June 6, 2023

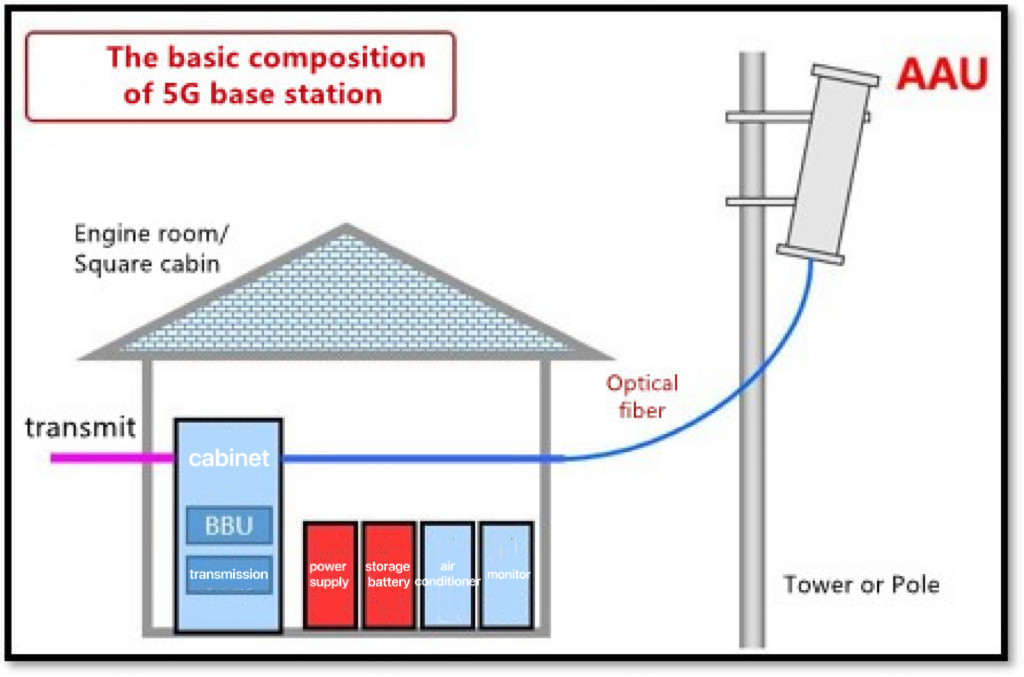

بشكل عام ، تشتمل محطات 5G الأساسية بشكل أساسي على BBU + AAU
غرفة المحطة الأساسية:مجهزة بشكل أساسي بأجهزة إرسال واستقبال الإشارة وأجهزة المراقبة وأجهزة إطفاء الحرائق ومعدات الإمداد بالطاقة ومعدات تكييف الهواء.
تتبنى مراقبة المحطة الأساسية بشكل عام بنية من ثلاثة مستويات: المحطة الرئيسية للمراقبة المركزية ، ومركز التحكم الفرعي ، وموقع المحطة الأساسية.
اليراقبمركزمسؤول عن مراقبة وإدارة جميع معدات طاقة المحطة الأساسية وبيئة الغرفة داخل شبكة المراقبة بأكملها.
مركز التحكم الفرعيمسؤول عن مراقبة وإدارة مكيفات الهواء التي تعمل بالطاقة وبيئة غرفة المحطة الأساسية داخل منطقة معينة من شبكة المراقبة.
موقع المحطة الأساسيةمسؤول فقط عن جمع البيانات والتحكم في معدات الطاقة ومعدات بيئة غرفة المحطة الأساسية في محطة قاعدة متنقلة محددة.
سالهنودبaseستيشنديناميكهالبيئةمالمراقبةسystem:
يوجد نوعان من مواقع المحطات الأساسية (نوع الكل في واحد ؛ النوع الرئيسي والعبد) ، والتي تجمع وتتحكم في البيانات من معدات الطاقة (الكهرباء الرئيسية ، محرك الديزل ، UPS ، البطارية ، إلخ) ومعدات بيئة الغرفة ( درجة الحرارة والرطوبة ، الغمر في الماء ، كشف الدخان ، إلخ.)
رسم تخطيطي لنظام مراقبة توزيع الطاقة في المحطة الأساسية:
مخطط طوبولوجيا لمراقبة استهلاك الطاقة في المحطة الأساسية ：
مراقبة توزيع طاقة التيار المتردد للمحطة الأساسية
- صندوق توزيع طاقة التيار المتردد
اختيار المنتج:
|
حلقة مفردة ثلاثية الطور din للسكك الحديدية ADL400 |
|
مراقبة التيار الكهربائي ومحركات الديزل مصدر طاقة تيار متردد / تيار مستمر 85-265 فولت 80A وصول مباشر أو وصول 5A CT اتصالات RS485 |
|
حلقة مفردة ثلاثية الطور din للسكك الحديدية ADW300 |
|
مراقبة التيار الكهربائي ومحركات الديزل مصدر طاقة تيار متردد / تيار مستمر 85-265 فولت ما يصل إلى 660V 5A وصول مباشر 4DI & 2DO اتصالات RS485 |
|
متر حلقة واحدة جزءا لا يتجزأ AMC96L-E4 |
|
مراقبة التيار الكهربائي ومحركات الديزل مصدر طاقة تيار متردد / تيار مستمر 85-265 فولت ما يصل إلى 660V 5A وصول مباشر 4DI & 2DO اتصالات RS485 |
|
عداد لاسلكي مدمج متعدد الحلقات AMC300L |
|
مراقبة الكهرباء ومحركات الديزل والتكييف والإضاءة ، إلخ. مصدر طاقة تيار متردد / تيار مستمر 85-265 فولت 18 الوصول أحادي الطور أو 6 ثلاث مراحل كحد أقصى 4 منفذ DI السلبي و 2DO و 2 DI النشط اتصالات RS485 |
|
متعدد الحلقات din السكك الحديدية متر DTSD1352-4S |
|
مراقبة الكهرباء ومحركات الديزل والتكييف والإضاءة ، إلخ. مصدر طاقة تيار متردد / تيار مستمر 85-265 فولت بحد أقصى 12 وصول أحادي الطور أو 4 وصول ثلاثي الطور الوصول إلى مستوى مللي أمبير CT (رأس بلوري) 4 منفذ DI السلبي و 1DO و 2 DI النشط اتصالات RS485 |
|
متعدد الحلقات din السكك الحديدية متر AMC200 |
|
مراقبة الكهرباء ومحركات الديزل والتكييف والإضاءة ، إلخ. مصدر طاقة تيار متردد / تيار مستمر 85-265 فولت الحد الأقصى 24 وصول أحادي الطور أو 8 وصول ثلاثي الطور الوصول إلى مستوى مللي أمبير CT (رأس بلوري) 4 منفذ DI السلبي و 2DO و 2 DI النشط 4 قياس درجة حرارة NTC ، 1 درجة الحرارة والرطوبة اتصالات RS485 |
مراقبة توزيع طاقة التيار المستمر للمحطة الأساسية
- مجلس الوزراء تبديل امدادات الطاقة
اختيار المنتج
|
متر السكك الحديدية الدين AMC16L-DETT |
|
المراقبة العامة والمتنقلة والاتصالات & Unicom & Broadcast وغيرها من معدات الاتصالات العرض DC -48Vpower الحد الأقصى 6 وصول حلقة DC خرج 0-5V الوصول إلى مستشعر القاعة الحالي مع خرج ± 12 فولت لتوفير الطاقة لمستشعر القاعة اتصالات RS485 |
|
متر السكك الحديدية الدين DJSF1352-RN |
|
المراقبة العامة والمتنقلة والاتصالات & Unicom & Broadcast وغيرها من معدات الاتصالات DC24V / 48Vor مصدر طاقة AC / DC85-265V حد أقصى 2 الوصول إلى حلقة DC مخرج 0-5V مستشعر القاعة الحالي أو وصول تحويلة 75mV مع خرج ± 12 فولت لتوفير الطاقة لمستشعر القاعة اتصالات RS485 |
|
متعدد الحلقات الدين السكك الحديدية متر اللاسلكية AMC200 |
|
المراقبة العامة والمتنقلة والاتصالات & Unicom & Broadcast وغيرها من معدات الاتصالات مصدر طاقة تيار مستمر - 48 فولت الوصول إلى حلقة DC بحد أقصى 12 4 قياس درجة حرارة NTC 1 درجة الحرارة والرطوبة مع خرج ± 12 فولت لتوفير الطاقة لمستشعر القاعة اتصالات RS485 |
|
مستشعر القاعة الحالي AKHC |
|
مشروع إعادة الإعمار يعتمد النوع المفتوح مشروع جديد يعتمد نوع مغلق 0-5V الإخراج ± 12 فولت امدادات الطاقة |
