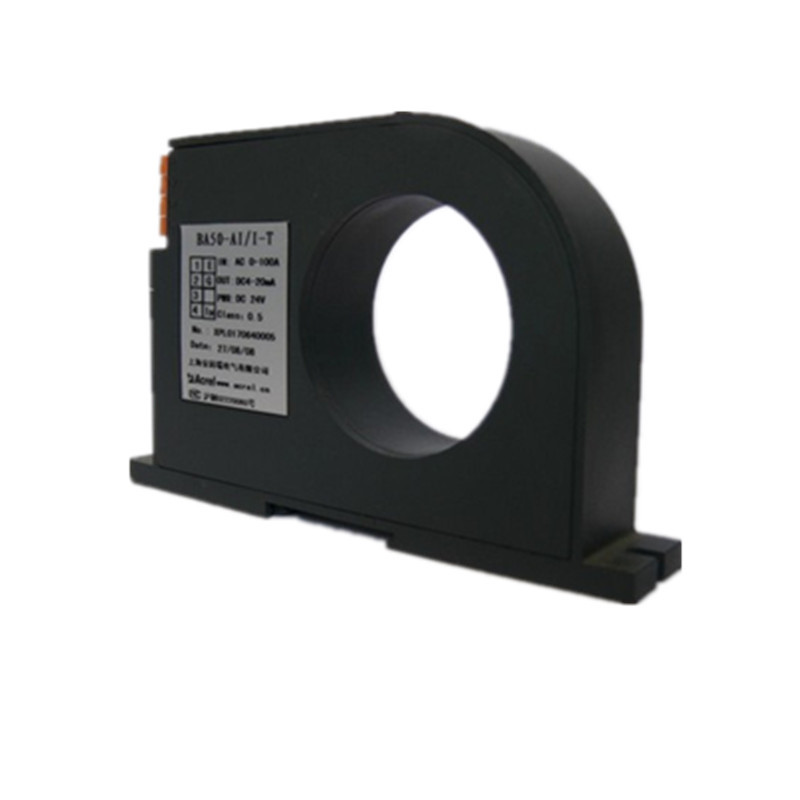

Ba20-AI / I Acrel 12vdc محولات التيار الكهربائي التناظرية 4-20ma Modbus Rtu
اتصل شخص : Dina Huang
رقم الهاتف : 18761502682
ال WhatsApp : +8618761502682
| الحد الأدنى لكمية : | 1 قطعة | الأسعار : | $30.80 / Piece |
|---|
| مكان المنشأ: | جيانغسو ، الصين | اسم العلامة التجارية: | Acrel |
|---|---|---|---|
| رقم الموديل: | BA50-AI / I |
|
معلومات تفصيلية |
|||
| الاستخدام: | مرسل الكهرباء | نظرية: | الاحساس الحالي |
|---|---|---|---|
| انتاج |: | مستشعر رقمي ، DC4-20mA أو DC0-20mA | مزود الطاقة: | DC24V أو DC12V |
| المدخلات الحالية: | تيار متردد 0 ~ (60-600) أ | من خلال الحجم: | 50 مم |
| صحة: | 0.5 | وحدات البيع: | عنصر واحد |
| حجم العبوة الواحدة: | 17 × 15 × 13 سم | الوزن الإجمالي الفردي: | 0.900 كجم |
| نوع الحزمة: | كارتون الورق | ||
| تسليط الضوء: | محولات التيار الكهربائي 50 مم,محول التيار المتردد 50 مم,محولات التيار الكهربائي 20 مللي أمبير |
||
منتوج وصف
عام
تجري سلسلة BA القياس في الوقت الفعلي على التيار المتردد في شبكة الطاقة وفقًا لنظرية الحث الكهرومغناطيسي.إنها تستخدم تقنية التيار الثابت الدقيقة وتقنية تعويض درجة الحرارة الخطية لعزل وتحويل التيار المقاس إلى إشارة DC.إنها تعتمد على مصدر طاقة 24V أو 12V.تتميز بسعة التحميل الزائد الكبيرة والدقة العالية والعزل والأمان والاستهلاك المنخفض للطاقة. يغطي التطبيق قطاع الأتمتة الصناعية.
تم تصميم مستشعرات التيار المتبقي من سلسلة BA لمراقبة التسرب الكهربائي واكتشاف عزل الدائرة الكهربائية أو المعدات الكهربائية من أجل تجنب الحوادث الناشئة عن انخفاض أداء العزل للدائرة الكهربائية أو المعدات الكهربائية. يتوافق المنتج مع GB / T13850-1998 و GB1208-2006.
شرح للنوع
ملاحظة: BA50L-AI / I (V): مستشعر التيار المتبقي المتناوب
معلومات تقنية
| المعايير الفنية | فهرس | |
| اشارة ادخال | نطاق قياس BA50-AI / I AC0 ~ (60-600) أ | |
| انتاج | | قيمة رمزية | DC4-20mA أو DC0-20mA |
| حماية من زيادة الحمولة | Max.output≤135٪ من الحجم الكامل | |
| مقاومة الحمل | عندما خرج التيار: (إمداد الجهد -4 / 0.02) Ω | |
| مكون تموج | مكون التيار المتردد لإشارة الخرج 1٪ من النطاق الكامل | |
| مزود الطاقة |
DC24V النطاق المسموح به 18 ~ 30V النطاق المسموح DC12V 10 ~ 15V |
|
| استهلاك الطاقة | ≤1 واط | |
| قوة عازلة | تردد الطاقة يقاوم الجهد 2000VAC بين الإدخال / الإخراج ومصدر الطاقة | |
| درجة السعر | 0.5 | |
| معامل انجراف درجة الحرارة | ≤ 200 جزء في المليون | |
| وقت الاستجابة | متوسط ≤ 350mS | |
| طريقة التثبيت | تركيب دليل TS35mm ، أو برغي في الخزانة | |
| الظروف المحيطة | درجة حرارة |
درجة حرارة التشغيل: -25 درجة مئوية ~ + 70 درجة مئوية درجة حرارة التخزين: -40 درجة مئوية ~ + 85 درجة مئوية |
| رطوبة | ≤ 90٪ رطوبة نسبية ، لا ندى ، لا غازات عدوانية | |
| ارتفاع | ≤ 2500 م | |
الشكل وحجم الثقب
شكل وحجم ثقب محول التيار BA50.
| اكتب | حجم المخطط التفصيلي (مم) | |||||
| دبليو | ح | φ | م | ن | إل | |
| BA50-AI / I | 35 | 84 | 50 | 125 | 135 | 24 |
مثال على الأسلاك
كما هو مبين في الشكل ، المدخلات هي lac ، وخرج مستشعر خرج التيار هو المصدر الحالي مع GND المشترك بينما خرج مستشعر خرج الجهد هو مصدر الجهد مع GND المشترك ، في هذا المثال ، RL هو حمل المستخدم. الإخراج الحالي ، الحمل يصل إلى 400 درجة مئوية (مع مصدر طاقة 12 فولت) أو 800 درجة (مع مصدر طاقة 24 فولت).إذا كان الخرج هو الجهد ، فإن الحمل يكون 1kΩ أو أعلى.
