Acrel ASL100-P640/30 KNX الإضاءة الذكية 640mA وحدة طاقة 30 فولت

منتوج وصف

الوصف

1نظرة عامة

وحدة طاقة الحافلة ASL100-P640/30 (يشار إليها فيما يلي باسم مصدر الطاقة) هي مصدر طاقة الحافلة على أساس نظام التحكم الذكي Acrel-bus.يتم ربط جميع وحدات التحكم على الحافلة مع إمدادات الطاقة من قبل الخانق في إمدادات الطاقة. هذا المنتج يلبي معيار المؤسسة Q31/0114000129C032-2017 ASL100 نظام التحكم الذكي في الإضاءة. يتم توصيل الحافلة بواسطة محطة الأسلاك القياسية لـ EIB وحافلة KNX القياسية.بعد الضغط على مفتاح إعادة التعيين على الوحدة, the power supply will be reset for 20s (the bus power supply is disconnected and the auxiliary power supply normally provides the power supply during reset period) and the bus and power supply are disconnected physicallyإذا كان هناك حاجة إلى قطع إمدادات الطاقة لأكثر من 20s أثناء الاستخدام ، فمن الضروري قطع خط الطاقة. هذا النموذج من الوحدة متصل أيضًا بمصدر طاقة مساعد 30 فولت DC.هذا مصدر الطاقة الإضافي يمكن أن يعمل على وحدة الطاقة الخارجية، مثل وحدة IP وشاشة اللمس وهلم جرا.

2المواصفات والنموذج

3المعلمات التقنية

4التكوين

ملاحظات التثبيت: هذه الوحدة قابلة للتطبيق على تثبيت مسار 35 ملم. تحتاج فقط إلى إمساك الوحدة في المسار. لا بأس بتوصيل نهاية مدخل الطاقة بالدائرة الرئيسية العادية.يتم ملاحظة رمز التأرجح على محطة الأسلاكوبالتالي، فإنه يُقترح لربط المحطة مع خط PE.

تأكد من ضمان صحة تشغيل وتركيب واختبار وصيانة الوحدة أثناء التثبيت.

5مخطط الأسلاك الكهربائية

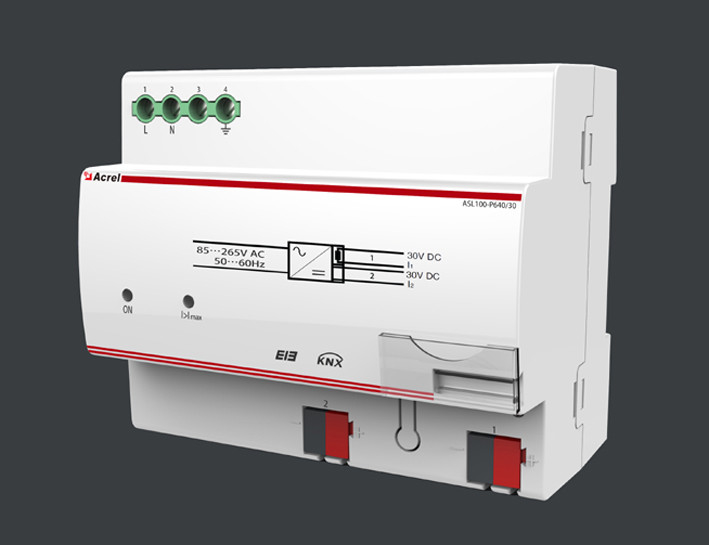

1 محطة الدخول الرئيسية
2 مؤشر التيار الزائد
3 مؤشر السير
4 محطة أسلاك الجهد المستمر
5 مفتاح إعادة تعيين
6 محطة الحافلات KNX (الاتصال المرفق)
7 مؤشر إعادة ضبط
8 العلامة

6دليل التطبيق

سلسلة وحدات الطاقة هي أساسا لتزويد الطاقة على النظام. يتم توصيل نهاية المدخلات من مصدر الطاقة إلى الدائرة الشبكة العادية.نهاية الإخراج تربط وحدات أخرى مع النظام عن طريق حافلة KNXويمكن أن تعمل وحدة الطاقة على وحدات التحكم الأخرى على نفس الفرع.

6.1 خصائص المنتج

وحدة الطاقة من سلسلة هي نظام KNX/EIB إمدادات الطاقة القياسية مع 640mA التيار الخارجي. هذه وحدة الطاقة يمكن أن تعمل على 64 وحدة التحكم على الأكثر ويتم توصيلها مع إعادة ضبط الحافلة،إشارة التيار الزائد وحماية الدوائر القصيرةإذا كان لدى فرع واحد مزودين للطاقة، يجب أن يكون طول كابل الحافلة بين مصادر الطاقة لا يقل عن 200 متر.

هذه الوحدة الطاقة يمكن أن توفر الجهد للحافلة، ربط إشارة الحافلة ومراقبة الجهد من نظام KNX/EIB.إمدادات الطاقة يمكن أن توفر 30 فولت التيار المستمر المساعد لتوفير التيار الكهربائي للمرافق الخارجية الأخرى (مثل شاشة اللمس وبوابة IP، الخ).

6.2 وصف المعلمات

يجب توصيل وحدة الطاقة الكهربائية بعناية كوحدة توصيل إمدادات الطاقة وإشارات النظام بأكمله لتجنب الإصابة بالضرر الشخصي بسبب الاتصال الخاطئ.يجب أن يكون طول كابل الحافلة الأقصى بين وحدة الطاقة ووحدات التحكم الأخرى لا يزيد عن 350 متر.يجب أن يكون طول كابل الحافلة بين مزودين للطاقة على نفس الفرع لا يقل عن 200 متر.

يتم توصيل وحدة الطاقة مع النظام بأكمله بواسطة محطة الأسلاك القياسية للبنك الأوروبي والكابل القياسية للبنك الأوروبي.مؤشر تشغيل الوحدة يعمل عادةًإذا كان النظام يحتاج إلى أن يكون من الطاقة لإعادة التشغيل (قطاع الطاقة لفترة قصيرة) ، فإنه لا بأس بالضغط على زر إعادة التشغيل على الوحدة.سيستمر وقت إعادة تعيين الحافلة لأكثر من 20s (يتم تجاهل الزناد المتكرر للوحة). وحدة التحكم متصلة على الحافلة تعود إلى حالتها الأوليةإذا كانت وحدة التحكم ذات اتصال قصير أو كان النظام بأكمله مزيدًا من التيار أثناء الاستخدام ويجب قطع إمدادات الطاقة لفترة طويلة، الحافلة تحتاج إلى أن تكون مغلقة. ثم، والوحدة سوف قطع تلقائيًا إمدادات الطاقة من الحافلة والمؤشر على الوحدة سوف تكون على.

7ملاحظات

1تحقق مما إذا كان مظهره تالفا قبل استخدام الوحدة. في حالة التلف، يرجى طلب من البائع استبدالها لمنع التسرب الكهربائي أثناء الاستخدام وتجنب الإصابة الشخصية.
2. قم بتثبيت الوحدة مع انقطاع التيار الكهربائي. إذا لم يكن بالإمكان استبدال الوحدة مع انقطاع التيار الكهربائي، يرجى طلب من الموظفين المهنيين لإجراء العملية وفقا للحالة.
3. قم بتوصيل الوحدة بالحافلة قبل التحليل. تحقق مما إذا كان مؤشر تشغيلها طبيعيًا. قم بتشغيل زر البرمجة وتحقق مما إذا كان مؤشر البرمجة يعمل بشكل طبيعي.إذا كان المؤشر يعمل بشكل غير طبيعي، يرجى الاتصال بالموظفين المعنيين. تشغيل زر البرمجة ومراقبة ما إذا كان مؤشر البرمجة يعمل بشكل طبيعي.
4تأكد ما إذا كان الحافلة والكمبيوتر متصلين بشكل صحيح قبل تحميل المعيار.
5اختر كابل الاتصالات القياسية EIB الملتوية كابل الاتصالات واستخدم محطة الأسلاك القياسية KNX.
