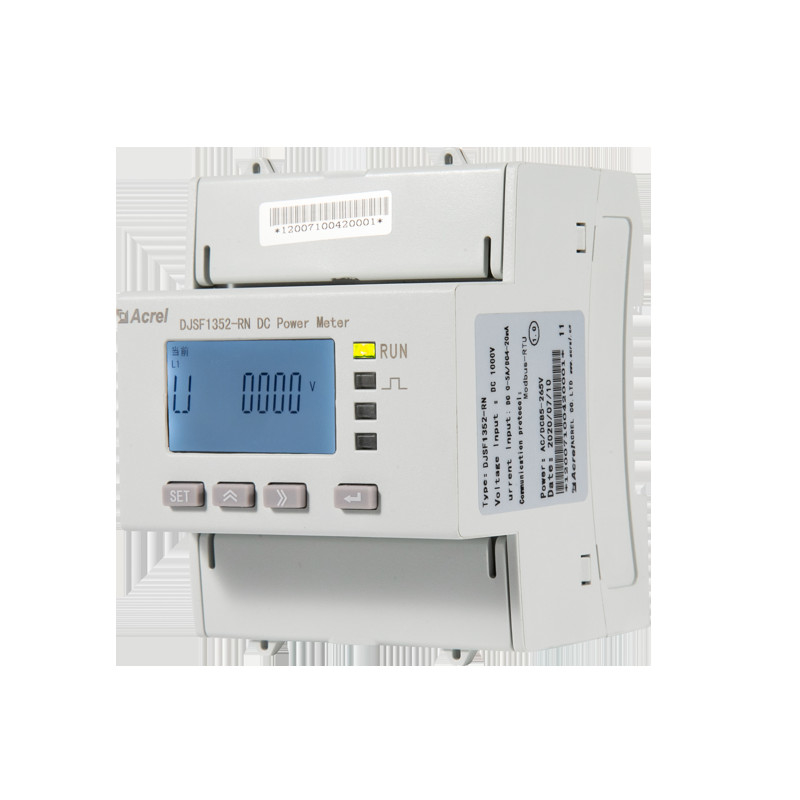

مراقبة الدوائر المزدوجة المترددة DIN عداد طاقة السكك الحديدية DJSF1352-RN
اتصل شخص : Dina Huang
رقم الهاتف : 18761502682
ال WhatsApp : +8618761502682
| الحد الأدنى لكمية : | قطعة واحدة | الأسعار : | 3usd/pc |
|---|---|---|---|
| وقت التسليم : | 2-3 أيام | شروط الدفع : | T/T |
| القدرة على العرض : | 5000 قطعة / يوم |
| مكان المنشأ: | الصين | اسم العلامة التجارية: | Acrel |
|---|---|---|---|
| إصدار الشهادات: | UL | رقم الموديل: | DJSF1352-RN/D-P1 |
|
معلومات تفصيلية |
|||
| قياس: | كيلوواط ساعة ، كيلو فولت أمبير ، الطاقة ، التيار ، الجهد | التصويت الحالي: | <i>-/75mV (with Shunt);</i> <b>- / 75mV (مع تحويلة) ؛</b> <i>-/4~20mA (with Hall Sensor)</i> <b>- / |
|---|---|---|---|
| تصنيف الجهد: | 0 ~ 1000 فولت تيار مستمر | تواصل: | RS485 (MODBUS-RTU) |
| العرض: | شاشة LCD | البعد: | 72 * 71 * 87.8 ملم (الطول * العرض * الارتفاع) |
| التثبيت: | 35 ملم Din السكك الحديدية | إمدادات الطاقة: | <i>85~265V AC/DC;</i> <b>85 ~ 265 فولت تيار متردد / تيار مستمر ؛</b> <i>24V(±10%) DC;</i> <b>24 فولت |
| إبراز: | DJSF1352-RN/D-P1 عداد الطاقة,RN/D-P1 عداد الطاقة |
||
منتوج وصف
مقياس الطاقة المترددة على الحديد DJSF1352-RN مع قنوات دخول مترددة مزدوجة ، مصممة لمحطات اتصالات الاتصالات ، ومحطات شحن مترددة ، والطاقة الشمسية الضوئية وغيرها من التطبيقات ،هذه السلسلة من المقاييس يمكن قياس الجهد، والتيار، والطاقة والطاقة إلى الأمام والعكس وهلم جرا في نظام التيار المباشر.
الخصائص
|
مراقبة دوائر ثابتة مستقلة مزدوجة ● لشاحن الكهرباء المزدوج والبطارية ● إدخال الجهد:DC 0~1000V ● دخول التيار (بالتحويل): 0 ~ 75mV ● المدخلات الحالية (بواسطة مستشعر هال): 0 ~ 5V ، 0 ~ 10V ، 0 ~ 20mA ، 4 ~ 20mA |
|
|
مصدر طاقة ثنائي القطب ● إمدادات الطاقة لجهاز "هول إفكت سي تي" ● النطاق: DC -12V ~ DC +12V |
|
|
الاتصال مزدوج RS485 اختياري ● بروتوكول: مودبوس-آر تي يو ● 1 RS485 (معياري) |
|
|
وظيفة DO/DI ● 2 DO (2A / 30V DC ؛ 2A / 250V AC) ● 2 DI (التواصل الجاف) |
|
|
مفاتيح HMI للبرمجة ● إعداد شاشة العرض ● التواصل |
|
| المعلمات التقنية |
المؤشرات |
||
| المدخلات | القيمة الاسمية | نطاق مدخلات الجهد | المدخلات الحالية |
|
التيار المستمر 0-1000 فولت انظر الرسم البياني للأسلاك المادية |
الشنت: 0-75mV مستشعر القاعة: 0-20mA، 4-20mA، 0-5V، 0-10V وهلم جرا. |
||
| الحمل الزائد | الحمل الزائد |
1.2 مرات مقياسية (متواصلة) ؛ 2 مرات مقياسية / 1 ثانية |
|
| استهلاك الطاقة | استهلاك الطاقة | الجهد: ≤0.2VA، التيار ≤0.1VA | |
| فئة الدقة | الفئة 1 | ||
| الوظيفة | العرض | شاشة LCD ذات 8 بتات | |
| واجهة الاتصال |
RS485، الأشعة تحت الحمراء |
||
| بروتوكول الاتصال | Modbus-RTU،DL/T 645-2007 | ||
| التبديل | مخرج التبديل | 2 مخرجات رله، 2A/30VDC أو 2A/250VA | |
| إدخال التبديل | 2 مدخلات للاتصال الجاف | ||
| إنتاج النبض | انبعاث نبض ثاني، انبعاث نبض الطاقة | ||
|
انظر العرض SYS-> PLUS في إعداد قائمة العدادات على سبيل المثال: يعرض العداد 100، وهو 100imp/kWh |
|||
| إمدادات الطاقة | نطاق الجهد | التيار المتردد 85-265 فولت أو DC24V ((± 10٪) أو DC48V ((± 10٪) | |
| استهلاك الطاقة | ≤ 3W | ||
| تردد الطاقة مقاومة الجهد | Power supply // Voltage input // Current input // Relay output and switch input // Communication interface / / Pulse output 3kV/1minPower supply // Relay output // Voltage input // Current input 3kV/1minPulse output // Communication interface // Switch input 2kV/1min | ||
| مقاومة العزل |
≥ 40M Ω |
||
| متوسط ساعات العمل الخالية من الحواجز |
≥50000 ساعة |
||
| البيئة |
الحرارة |
درجة حرارة التشغيل الطبيعية: -25 °C ~ +65 °C. درجة حرارة العمل القصوى: -40 °C ~ +70 °C. درجة حرارة التخزين: -40°C+80°C |
|
| الرطوبة |
≤93%RH، لا توتر، لا غازات آكلة |
||
| الارتفاع | ≤2500m | ||
مع شنت
مع جهاز استشعار
الشهادة
