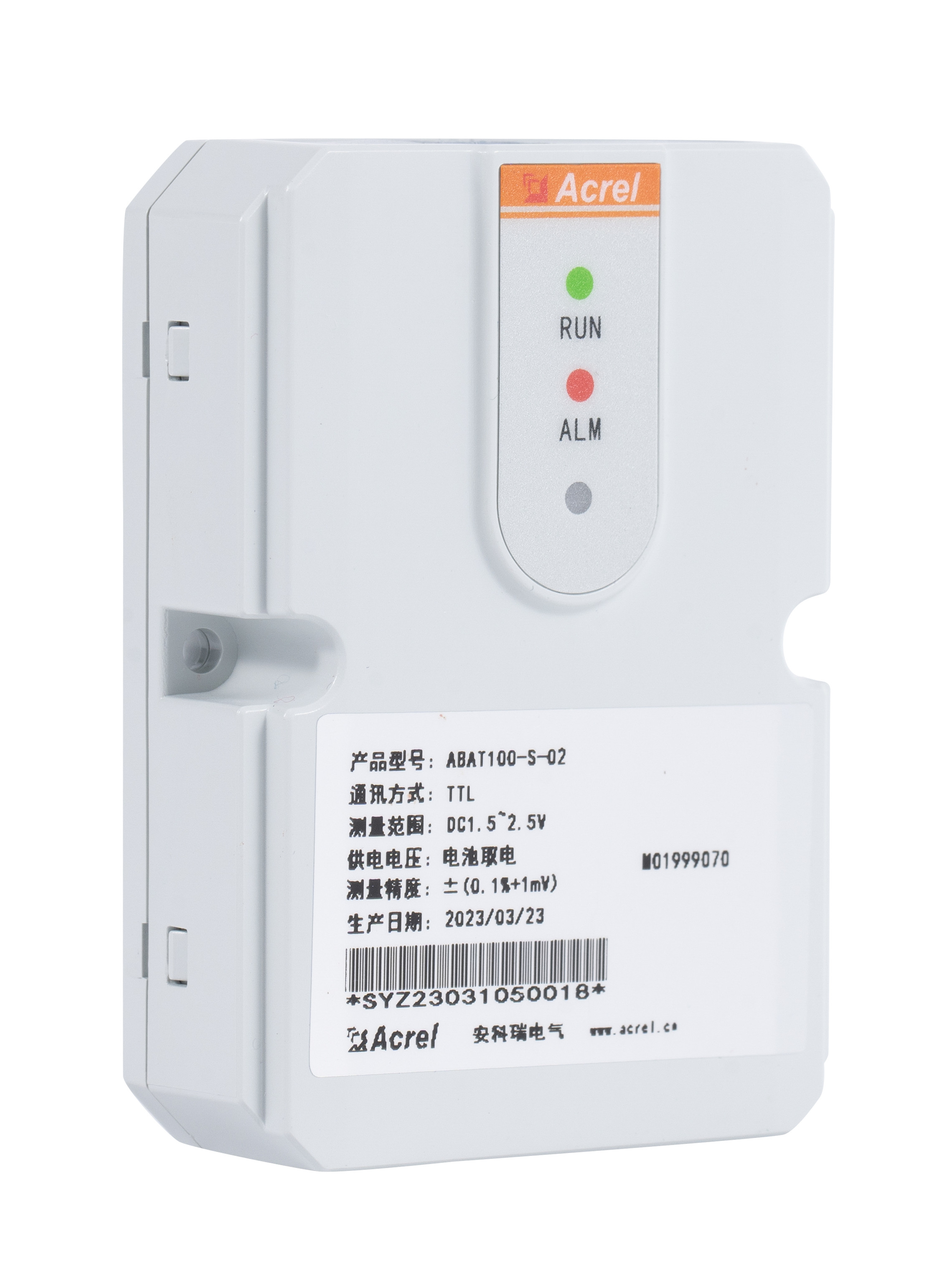

نظام مراقبة بطارية Acrel H3G-TA لمراقبة UPS
اتصل شخص : Dina Huang
رقم الهاتف : 18761502682
ال WhatsApp : +8618761502682
| الحد الأدنى لكمية : | 1ص | تفاصيل التغليف : | كرتون |
|---|---|---|---|
| وقت التسليم : | 5-8 أيام عمل | شروط الدفع : | T/T |
| القدرة على العرض : | 5000 قطعة / يوم |
| مكان المنشأ: | الصين | اسم العلامة التجارية: | Acrel |
|---|---|---|---|
| إصدار الشهادات: | CE | رقم الموديل: | ABAT100-S |
|
معلومات تفصيلية |
|||
| الرطوبة النسبية: | 5٪ ~ 95٪ | كثافة الضغط الجوي: | 80~110kPa |
|---|---|---|---|
| إمدادات الطاقة: | تيار مستمر 24 فولت | ||
| إبراز: | ABAT100-S وحدة مراقبة بطارية حمض الرصاص,مركز البيانات وحدة مراقبة بطارية حمض الرصاص,المستشفيات وحدة مراقبة بطارية حمض الرصاص,data center Lead-acid Battery Monitoring Module,hospitals Lead-acid Battery Monitoring Module |
||
منتوج وصف
نظام مراقبة البطارية عبر الإنترنت
وحدة جمع ABAT100-HS
نظام مراقبة البطارية عبر الإنترنت من سلسلة Acrel ABAT100 يمكن أن يوفر معلومات عن تشغيل البطارية مثل الجهد والمقاومة الداخلية ودرجة الحرارة الداخلية ، بما في ذلك SOC و SOH ،ويمكن أن توفر الإنذار المبكر وتعادل البطارية للبطاريات الفاشلة لضمان وقت احتياطي لبطارية الحزمة وتطويل عمر البطارية الحزمةالنظام لديه وظائف المراقبة، وسهلة التثبيت والصيانة والوصول. يتكون النظام أساسا من ABAT100-S وحدة مراقبة بطارية واحدة، ABAT100-C وحدة مراقبة بطارية مجموعة,وحدة جمع ABAT100-HS وشاشة اللمس، الخ. يمكن استفسار الإنذار والبيانات في الوقت الحقيقي ويمكن تعيين المعلمات من خلال شاشة اللمس،ويمكن اختيار منصة المراقبة لتحقيق الشبكة الإدارة المركزية.
وحدات نظام مراقبة بطارية الحمض الرصاصي
| وحدة المنتج | ||||||||||||||||||||||||||||
| النموذج | وصف الوظيفة | |||||||||||||||||||||||||||
| ABAT100-HS | مدخل DC24V، واحد لإدارة مجموعة من البطاريات، ما يصل إلى 120 بطارية في مجموعة. | |||||||||||||||||||||||||||
| ABAT100-S-02 | مراقبة بطارية واحدة 2 فولت، ومراقبة فولتاج البطارية، المقاومة الداخلية والسلبية درجة الحرارة النهائية |
|||||||||||||||||||||||||||
| ABAT100-S-06 | مراقبة بطارية واحدة 6 فولت، مراقبة الجهد البطارية، المقاومة الداخلية والسلبية درجة الحرارة النهائية |
|||||||||||||||||||||||||||
| ABAT100-S- 12 | مراقبة بطارية واحدة 12 فولت، ومراقبة الجهد البطارية، المقاومة الداخلية والسلبية درجة الحرارة النهائية |
|||||||||||||||||||||||||||
| ABAT100-C | مراقبة تيار شحن / تفريغ واحد مع درجة حرارة محيطة مع الحد الأقصى نطاق التيار 1000A. |
|||||||||||||||||||||||||||
البعد
الوظائف التقنية
| الوظيفة | الوصف |
| المراقبة عبر الإنترنت | المراقبة عبر الإنترنت على مدار 24 ساعة في اليوم ، بطارية واحدة لكل وحدة ، ومراقبة الجهد ، والمقاومة الداخلية ودرجة حرارة الطرف السلبية. |
| قياس دقيق | خطأ قياس المقاومة الداخلية أقل من 1%؛ |
| اختبار المقاومة الداخلية للبطارية | قياس دوري تلقائي للمقاومة الداخلية لكل بطارية يتم التحكم بها بواسطة الجمع. |
| تصميم طاقة منخفضة | الدخول اليدوي إلى وضع الطاقة المنخفضة، وحدة S تستقطب التيار من البطارية إلى 0.5mA. |
| تصميم مكافحة التشويش | تصميم مكافحة التداخل العالي ، يمكن أن يحجب التداخل الموجة من UPS عالية الطاقة عالية التردد ؛ |
| بروتوكول الاتصال | بروتوكول MODBUS-RTU؛ |
| طريقة التثبيت | صلابة أو صلابة ملصقة. |
| ضوء المؤشر | أضواء LED حمراء وخضراء، ضوء أخضر كضوء طاقة، ضوء أحمر كضوء مؤشر. |
المعلمات التقنية
| المعلمات التقنية | الوصف | ||
| بيئة العمل |
درجة حرارة التشغيل: -10 درجة مئوية 50 درجة مئوية. الرطوبة النسبية: 5% إلى 95% كثافة الضغط الجوي: 80~110kPa. |
||
| قدرة المراقبة | وحدة S واحدة تراقب بطارية واحدة | ||
| نطاق المراقبة | بطارية 2 فولت، 6 فولت، 12 فولت بسعة أقل من 3000 أيه إيه | ||
| نطاق القياس ودقة | محتوى القياس | النطاق | الدقة |
| الجهد الواحد | 2 فولت، 6 فولت، 12 فولت | ± 0.1% | |
| المقاومة الداخلية الفردية | 50 ‰ 65535 ‰ | (القرار) 1uΩ | |
| درجة حرارة سلبية | -5 درجة مئوية+105 درجة مئوية | ± 1°C | |
|
متطلبات الطاقة
|
مباشرة من البطارية المراقبة، 2V وحدة التشغيل الطبيعي لتشغيل تيار امتصاص من 10mA، الحد الأقصى لا يزيد عن 13mA، 6V، 12V وحدة التشغيل الطبيعي لتشغيل تيار امتصاص من 5mA،الحد الأقصى لا يزيد عن 7mA، وحدات مختلفة استمرارية امتصاص التيار مرتفعة جدا؛ | ||
| الحماية | دائرة قياس ودوائر طاقة مع مستويين من الحماية، مع حماية الاتصال العكسي والعزل الضوئي. | ||
| واجهة الاتصال | منفذ UART، دعم بروتوكول MODBUS | ||
| العزل يقاوم الجهد | 2000VAC | ||
| الوزن | 90 غرام | ||
الشبكة
حل الشبكة 1: شاشة لمسة حل شبكة اكتساب الموانئ المتسلسلة:
حل الشبكة 2: Acrel EMS، EIOT حل شبكة منصة:
ملاحظة:
ABAT100-HS: يتم إدارة مجموعة واحدة من البطاريات ، ما يصل إلى 120 بطارية في مجموعة واحدة.
ABAT100-S-02/6/12: يكتشف بطارية 2/6/12 فولت، كما يكتشف فولتاج البطارية والمقاومة الداخلية ودرجة الحرارة السلبية.
ABAT100-C: يكتشف 1 تيار شحن / تفريغ و 1 درجة حرارة محيطة، مع نطاق الحد الأقصى للتيار 1000A.
صورة في الموقع
