حجم صغير Class0.5 ADW350 مقياس قياس لاسلكي عالي الدقة
اتصل شخص : Dina Huang
رقم الهاتف : 18761502682
ال WhatsApp : +8618761502682
| الحد الأدنى لكمية : | 1ص | تفاصيل التغليف : | كرتون |
|---|---|---|---|
| وقت التسليم : | 2-3 أيام عمل | شروط الدفع : | T/T |
| القدرة على العرض : | 5000 قطعة / يوم |
| مكان المنشأ: | الصين | اسم العلامة التجارية: | Acrel |
|---|---|---|---|
| إصدار الشهادات: | CE | رقم الموديل: | ADW210-D16-4S |
|
معلومات تفصيلية |
|||
| النوع: | عداد الطاقة متعدد الدوائر | تواصل: | RS485 |
|---|---|---|---|
| التثبيت: | تركيب سكة DIN | شهادة: | المواصفات |
| المعيار: | IEC62052-11 / IEC62053-21 | ||
| إبراز: | عداد الطاقة اللاسلكي ثلاثي المراحل,عداد الطاقة اللاسلكي متعدد القنوات iot,عداد الطاقة اللاسلكي,multi channel wireless energy meter iot,iot wireless energy meter |
||
منتوج وصف

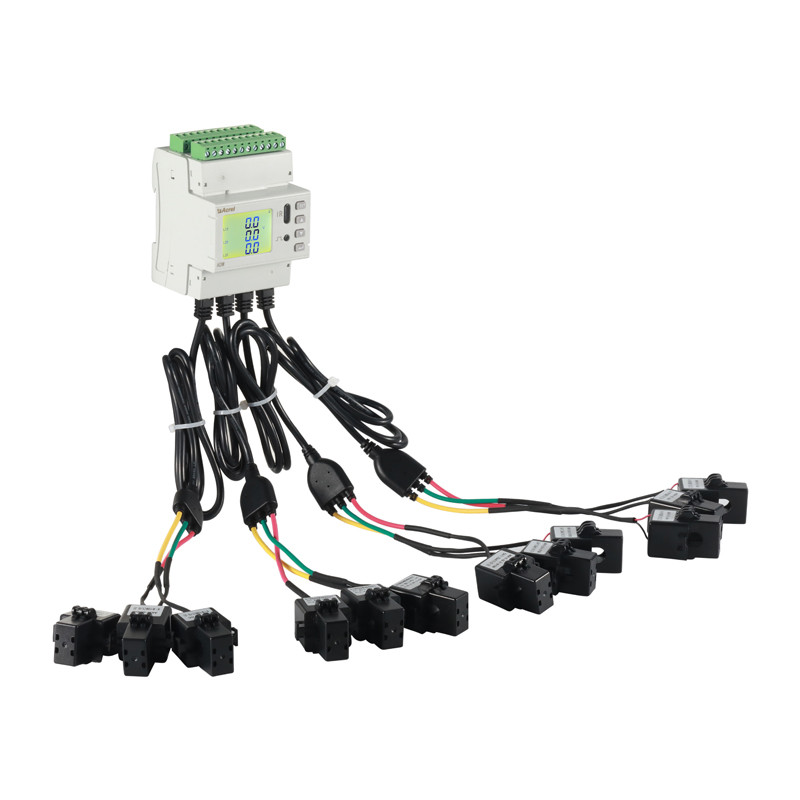

عداد الطاقة اللاسلكي متعدد القنوات ADW210-D16-4S
عامة:
يتم استخدام عدادات الطاقة متعددة الدوائر من نوع ADW2XX للسكك الحديدية بشكل رئيسي لقياس المعلمات الكهربائية الكاملة لدوائر ثلاثية المراحل المتعددة.يمكن توصيلها إلى مدخلات الحالية من ما يصل إلى أربع دوائر ثلاثية المراحل في نفس الوقتيمكن أن يقيس الجهد والتيار، والطاقة، عامل الطاقة، زاوية المرحلة، عدم التوازن، والهرمونيات وغيرها من المعلمات.
الميزات الرئيسية:
الوظائف
المعلمات التقنية
1الوظائف الرئيسية للنموذج:
| الطاقة المساعدة | التيار المتردد 85V265V؛ الاستهلاك≤10VA؛ | ||
| المدخلات | التكرار | 45 و65 هرتز؛ | |
| الجهد | التيار المتردد 3 × 220V / 380V ؛ الحمل الزائد: 1.2 مرة منالقيمة الاسمية (متواصلة) ضعف القيمة الاسمية / 1s |
||
| الاستهلاك: ≤ 0.5VA | |||
| التيار الحالي | AC 5A,100A,400A,600A؛ ((المحول الخارجي المفتوح) ؛ الحمل الزائد: 1.2 مرة من القيمة الاسمية (متواصلة) ؛ 10 مرات من القيمة الاسمية / 1s |
||
| استهلاك: ≤ 0.5VA | |||
| دقة القياس |
التردد 0.05 هرتز الجهد،التيار: 0.5 مستوى الطاقة الكهربائية النشطة: المستوى 1. الطاقة الكهربائية التفاعلية: المستوى 2 دقة هارمونية من 2 إلى 31 مرة: ± 1٪. |
||
| الخصائص | إنتاج النبضات | الوضع الخارجي: نبض الزوجة الضوئية مع الجمع المفتوح. | |
| التواصل | RS485، Modbus-RTU، معدل بود 1200 ¥38400؛ | ||
| التبديل | المدخلات | مدخل اتصال جاف، مصدر طاقة مدمج. | |
| الناتج | وضع الخروج: خروج الاتصال المفتوح بشكل طبيعي للاستقبال؛ تصنيف الاتصال: AC 250V / 3A DC 30V / 3A | ||
| المخطط | (ملم) | 72*97.7*71.5 | |
| البيئة | درجة حرارة العمل | -10°C~+45°C | |
| درجة حرارة التخزين | -40°C~+70°C | ||
| الرطوبة النسبية | ≤95% لا توتر | ||
| الارتفاع | ≤2500 متر | ||
2وظائف النموذج الموسعة:
| وحدة التحويل | إمدادات الطاقة | واجهة RJ45 ، DC 12V ، استهلاك الطاقة ≤ 1W ؛ |
| التواصل | واجهة RJ45 ، بروتوكول Modbus-RTU ؛ (الاتصال مع الجسم الرئيسي) | |
| إدخال التبديل | مدخل اتصال جاف، مصدر طاقة مدمج. | |
| مخرج التبديل |
وضع الإخراج: رلاي الإخراج المتوصل مفتوح بشكل طبيعي. طاقة الاتصال: AC 250V / 3A DC 30V / 3A. |
|
| وحدة قياس تسرب الحرارة | إمدادات الطاقة | واجهة RJ45 ، DC 12V ، استهلاك الطاقة ≤ 1W ؛ |
| التواصل | واجهة RJ45 ، بروتوكول Modbus-RTU ؛ (الاتصال مع الجسم الرئيسي) | |
| قياس الحرارة | جهاز استشعار درجة الحرارة القياسي NTC ، نطاق القياس -20 ~ 100 °C ؛ | |
| قياس التسرب | يتم توصيل محول التيار المتبقي ، ومدى القياس هو 10 ~ 3000 mA ؛ | |
| دقة القياس | درجة الحرارة ± 2 درجة مئوية، مستوى تسرب 1؛ |
الأبعاد
اللوحة الأمامية
تركيب السكة الحديدية
الأسلاك
3P4W
3P3W
وحدات اختيارية
الوحدة الخارجية (MTL)
12 قياس درجة حرارة NTC الخارجية
4 قنوات قياس التيار المتبقي
اللاسلكي الخارجيوحدة ((AWT100)
الرابط السفلي RS485؛ الرابط العلوي 4G، 2G، NB، Lora، LoraWAN، Ethernet، WiFi، GPS، Profibus
الوحدة الخارجية ((MK))
12 قناة DI + 4 قناات DO
