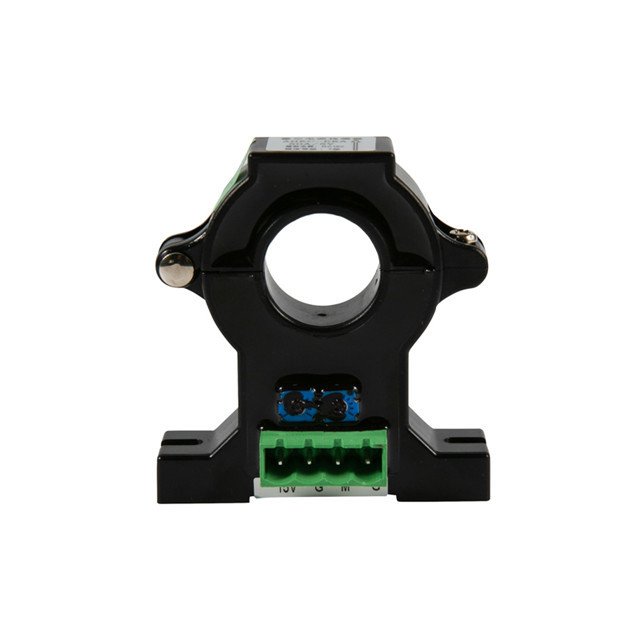

Acrel Split Core Hall Effect Current Sensor AHKC-EKA (مستشعر التيار الحالي من أثر هال)

منتوج وصف

يستخدم محول التيار (CT) لتحويل التيار المتردد العالي إلى قيم صغيرة يمكن التحكم فيها بسهولة.ويتم توصيلها مع عداد لوحة أو رلاي ويمكن أن تساعد على قياس التيار أو حماية المعدات.

البعد:

المعلم:

التثبيت:

الأسلاك:

الاحتياطات:

1عندما يتم استخدام جهاز استشعار هال، يجب إيلاء الاهتمام إلى الارتباط بين الملف الجانبي الأساسي والملف الجانبي المساعد للحصول على خصائص ديناميكية وأحساسية أفضل.موصل واحد الذي يجب أن يضغط حفرة الخيط من وحدة استشعار هال تماما مقترحة لاستخدام.

2عندما يتم استخدام جهاز استشعار هال، يمكن الحصول على أفضل دقة القياس تحت القيمة القياسية لتيار المدخل. عندما يكون التيار القياس أقل بكثير من القيمة القياسية،الجانب الرئيسي يمكن استخدام عدة حلقات إذا كنت تريد الحصول على أفضل دقة، أي IpNp = عجلات آمبية محددة. بالإضافة إلى ذلك ، لا يمكن أن تكون درجة حرارة خط التغذية الجانبي الأساسي أكثر من 80 درجة مئوية.

3عندما يعمل مستشعر تيار هال بشكل طبيعي ، لا يمكن أن يكون مصدر الطاقة المساعد أكثر من ± 20٪ من قيمة المعايرة.

4محظور تماماً أن يسقط جهاز استشعار التيار الحالي من مكان مرتفع (≥ 1 متر) أثناء التثبيت والاستخدام.

5لا يمكن تعديل مقياس القوة المحدد الصفر والكامل

6إمدادات الطاقة الإضافية يجب أن تكون متطوعة

7لا يمكن ربط القطبين الإيجابي والسلبي للطاقة
