محلل جودة الطاقة المعتمد من الفئة A APView400

منتوج وصف

وصف

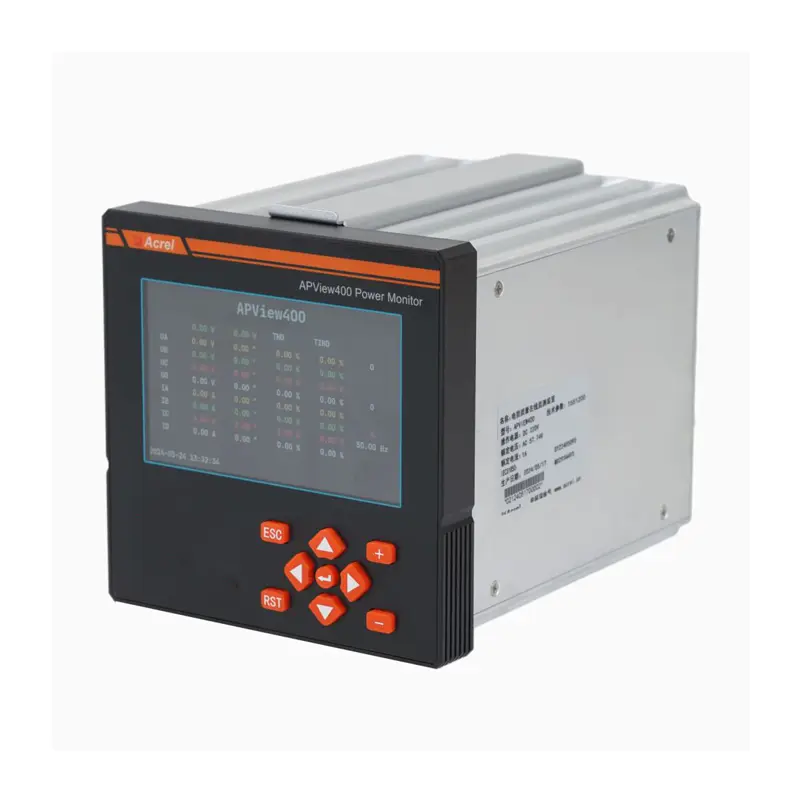

• جهاز Acrel APView400 Power Quality Analyzer هو جهاز احترافي لمراقبة جودة الطاقة لنظام PQM. يتوافق مع معايير IEC61000-4-30 Ed3 Class A و IEC60253-22 Class 0.2S. مع وظائف متقدمة مثل تسجيل شكل الموجة للاضطرابات وكشف اتجاه الاضطرابات، يمكنه تسجيل أكثر من 2000 شكل موجة و 5000 تسلسل أحداث (SOE). كما يتميز بقياس عالي الدقة، ومنصة متعددة النوى عالية الأداء، ونظام تشغيل مدمج. الجهاز مناسب لأنظمة إمداد الطاقة حتى 35 كيلوفولت ويستخدم على نطاق واسع في صناعات مثل أشباه الموصلات، والبتروكيماويات، والصلب، والمستشفيات، ومراكز البيانات، والنقل. كما يدعم بروتوكولات الاتصال المختلفة مثل Modbus-RTU، و Modbus-TCP، و IEC61850 MMS، مما يجعله حلاً شاملاً لمراقبة جودة الطاقة.

  المواصفات

  ---

  المعلمة الفنية	القيمة
  القيمة المقدرة	جهد متردد: تيار متردد/مستمر 220 فولت، أو تيار مستمر 48 فولت تيار التشغيل: تيار مستمر 48 فولت
  	تيار متردد: تيار متردد 1 أمبير، 5 أمبير؛
  قدرة التحميل الزائد 1.2In، عمل مستمر	20 مرة
  	لمدة ثانية واحدة مصدر الطاقة
  مقدر:	تيار متردد/مستمر 220 فولت، تيار متردد/مستمر 110 فولت أو تيار مستمر 48 فولت الانحراف المسموح به: -20% إلى +20%
  	استهلاك الطاقة: ≤ 15 واط
  	استهلاك الطاقة
  ≤ 0.5 فولت أمبير	(طور واحد) نطاق القياس
  0-1.2In	خرج رقمي
  عمر الخدمة الميكانيكي: ≥ 10000	وضع الإخراج: ملامسات سلبية
  	قدرة التبديل: ≤ 4000 واط أو
  	≤ 384 فولت أمبير تيار التشغيل: ≥ 16 أمبير (تيار متردد 250 فولت / تيار مستمر 24 فولت)
  	في الوضع المستمر؛ ≥ 30 أمبير لفترة قصيرة (200 مللي ثانية) الدقة
  	الفئة 0.5 جهد RMS: ± 0.1%
  تيار RMS: ± 0.1%القدرة النشطة، التفاعلية، الظاهرية: ± 0.2%	معامل القدرة: الفئة 0.5
  	انحراف الجهد: 0.1%
  	انحراف التردد: ± 0.001 هرتز
  	الاتصال
  	RS485، بروتوكول Modbus-RTU؛ إيثرنت.
  	عدم توازن ثلاثي الأطوار
  	عدم توازن الجهد: ± 0.15%
  عدم توازن التيار: ± 1%	جهد تحمل تردد الطاقة
  بين مجموعة أطراف مصدر الطاقة ومجموعة أطراف الإدخال والإخراج 2 كيلو فولت / 1 دقيقة (RMS)	بين الغلاف وجميع مجموعات الأطراف (باستثناء مجموعة أطراف جهد المرجع أقل من 40 فولت) تيار متردد 4 كيلو فولت
  	درجة الحرارة
  التشغيل: -10 درجة مئوية إلى +55 درجة مئوية التخزين: -30 درجة مئوية إلى +80 درجة مئوية	الرطوبة
  	≤ 95% رطوبة نسبية، لا تكثف، بدون غاز أكال
  الارتفاع	≤ 2500 متر الأبعاد ومخطط الأسلاك
  سيناريو التطبيق	اتصال



  ---





  ---



  ---
