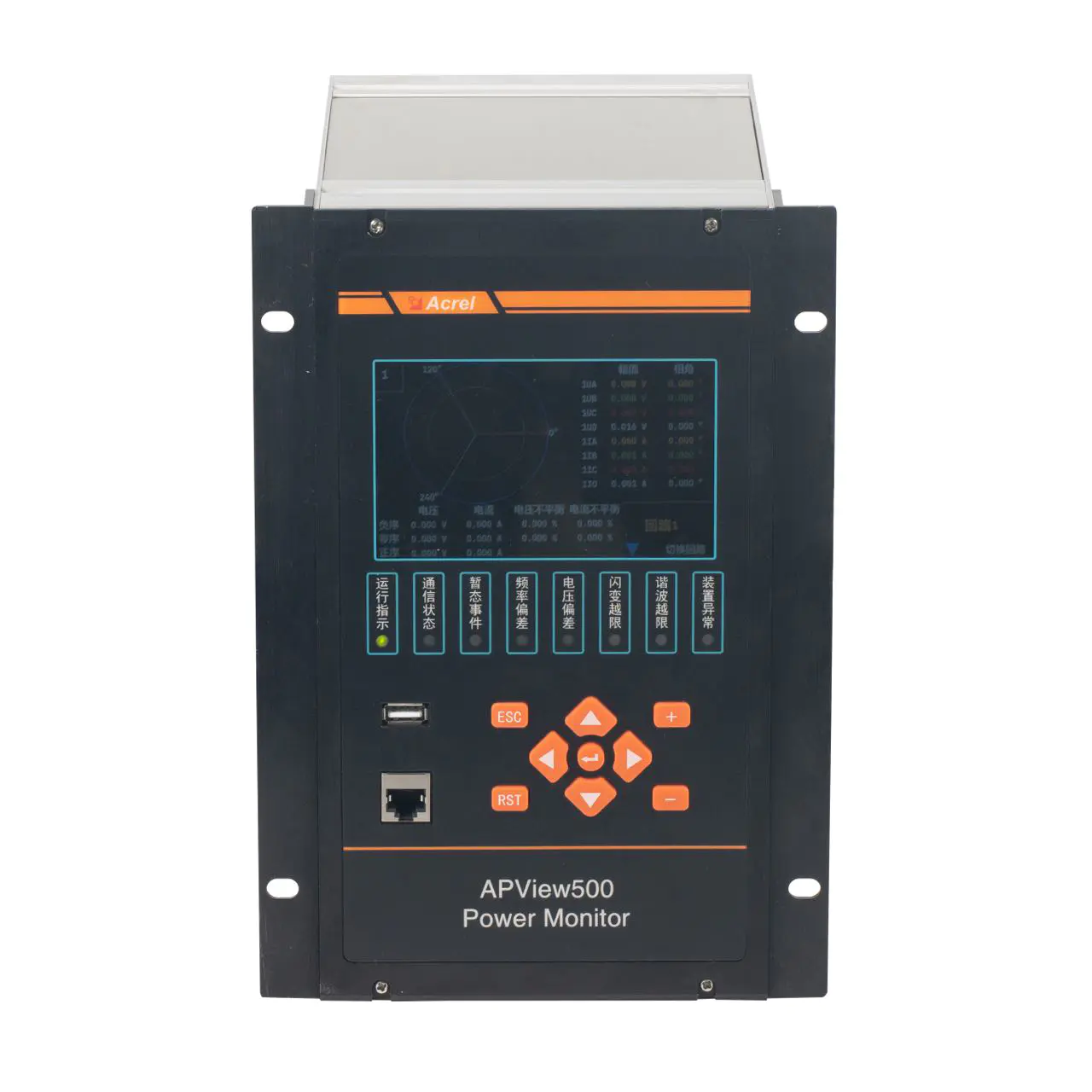

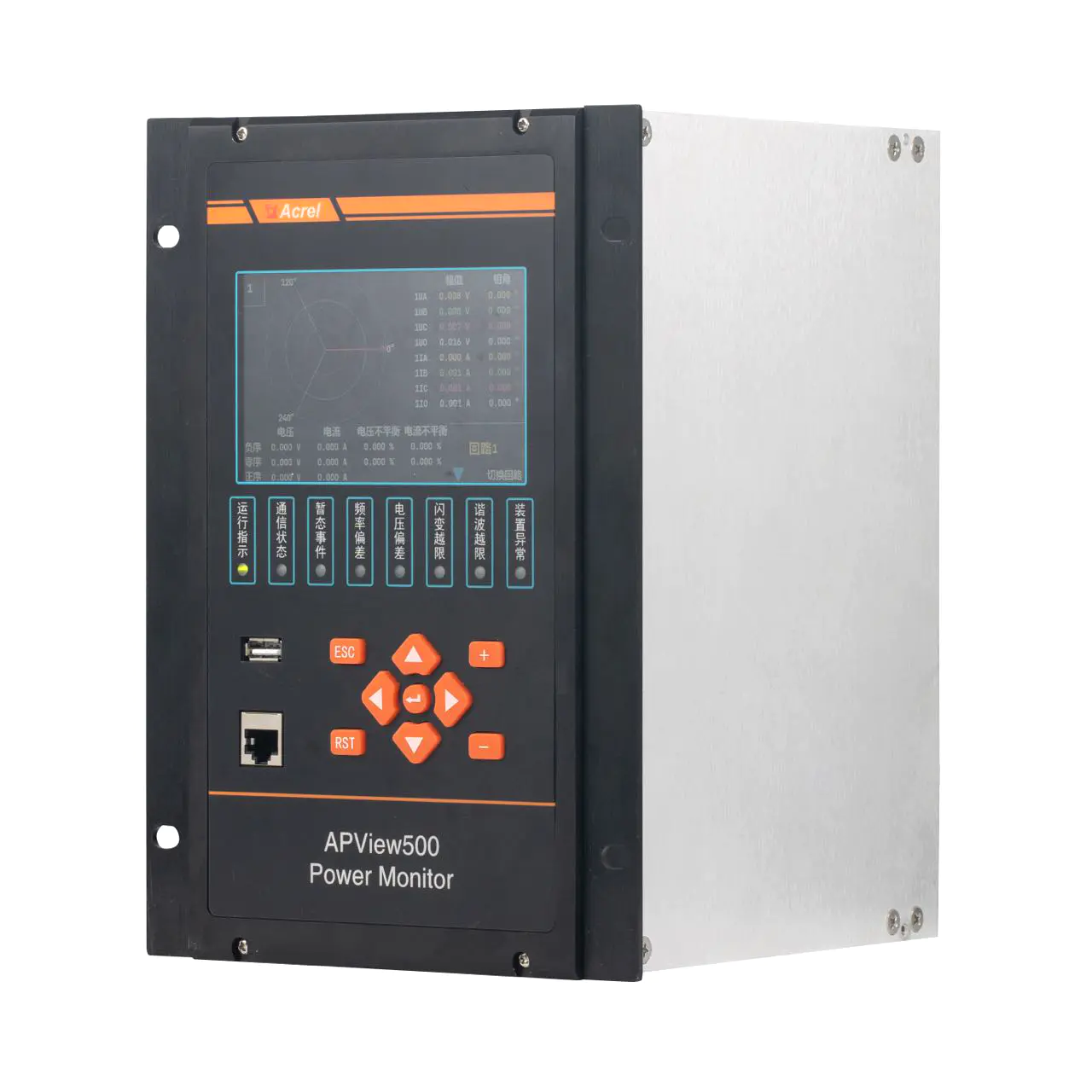

APView500 AC ثلاثة مراحل CT الوصول لوحة مثبتة RS485 تحليل الطاقة

منتوج وصف

وصف

• Acrel APView500 هو جهاز مراقبة جودة الطاقة عالية الدقة مصمم لتلبية معيار IEC61000-4-30.بما في ذلك القياس الهارموني الثاني إلى الـ 63، أخذ عينات أشكال الموجات، ومراقبة عدم توازن الجهد، ومراقبة الفلاش، والتحكم في القياس.ضمان التكامل السلس في أنظمة الطاقة الحديثةمع ميزاتها المتقدمة ودقة عالية، APView500 مثالية للصناعات مثل الكيميائية، الصلب، المعادن، المستشفيات، مراكز البيانات، النقل، والبناء،توفير بيانات موثوقة لتحليل جودة الطاقة وتحسينها.

  المواصفات

  ---

  المعلم التقني	القيمة
  القيمة القياسية	الجهد المتردد: AC/DC220V، AC/DC110V أو DC48V
  	التيار المتردد: AC1A,5A؛
  الحمل الزائد القدرة	1.2في العمل المستمر
  	عشرون مرة لمدة ثانية واحدة
  إمدادات الطاقة	مقيّم: AC/DC220، AC/DC110V أو DC48V
  	الانحراف المسموح به: -20% - +20%
  	استهلاك الطاقة: ≤15 واط
  استهلاك الطاقة	≤0.5VA (مرحلة واحدة)
  قياس الغضب	0-1.2 بوصة
  الخروج الرقمي	عمر الخدمة الميكانيكية: ≥10000
  	وضع الخروج: الاتصالات السلبية
  	طاقة التبديل: ≤ 4000 واط أو ≤ 384VA
  	في الحالة التيار: ≥16A ((AC250V/DC24V) في الوضع المستمر
  	≥30A على المدى القصير (200ms)
  الدقة	الدرجة 05
  	الجهد RMS: ± 0.1%
  	تيار RMS: ± 0.1%
  	P,Q,S: ± 0.2%
  	عامل الطاقة: الفئة 05
  	انحراف الجهد:0.1%
  	انحراف التردد: ± 0.001 هرتز
  التواصل	بروتوكول (RS485) ، (Modbus-RTU) ، (إيثيرنت).
  عدم التوازن ثلاثي المراحل	عدم توازن الجهد: ± 0.15٪
  	عدم التوازن الحالي: ± 1%
  تردد الطاقة مقاومة الجهد	بين مجموعة إمدادات الطاقة من المحطات وإدخال الإشارة ، مجموعة الإخراج من المحطات 2kV / 1min (RMS)
  	بين الغلاف وجميع مجموعات المحطات (باستثناء مجموعة محطات الجهد المرجعي أقل من 40 فولت) AC 4kV
  الحرارة	التشغيل: -10 درجة مئوية+55 درجة مئوية -30 درجة مئوية - +80 درجة مئوية
  الرطوبة	≤95%RH، لا توتر، بدون غازات تآكل
  الارتفاع	≤ 2500m



  بُعد و مخطط الأسلاك

  ---
